室外非金属阻燃光缆GYFTZY
2017-03-07 16:23
光纤芯数 Fiber Parameters
|
编号 No. |
项目Items | 单位Unit | 参数Specification | |
| G.652D | ||||
| 1 | 模场直径Mode Field Diameter | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | 包层直径Cladding Diameter | μm | 124.8±0.7 | |
| 3 | 包层不圆度Cladding Non-Circularity | % | ≤0.7 | |
| 4 | 芯/包层同心度误差Core-Cladding Concentricity Error | μm | ≤0.5 | |
| 5 | 涂覆层直径Coating Diameter | μm | 245±5 | |
| 6 | 涂覆层不圆度Coating Non-Circularity | % | ≤6.0 | |
| 7 | 包层/涂覆层同心度误差Cladding-Coating Concentricity Error | μm | ≤12.0 | |
| 8 | 光缆截止波长Cable Cutoff Wavelength | nm | λcc≤1260 | |
| 9 | 衰减系数Attenuation(max.) | 1310nm | dB/km | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ||

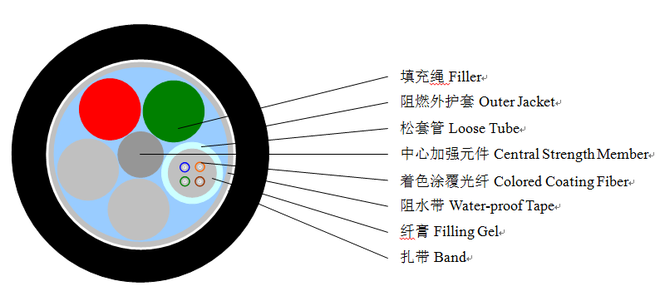

光缆参数Cable Parameters
| 项目 Items | 指标 Specifications | |
| 光纤芯数 Fiber Count | 4 | |
|
着色涂覆光纤 Colored Coating Fiber |
外径 Dimension | 250µm±15µm |
| 颜色Color | 蓝Blue、橙Orange、绿Green、棕Brown、 | |
|
松套管 Loose Tube |
外径 Dimension | 1.9mm±0.05mm |
| 材料 Material | PBT | |
| 颜色 Color | 本Natural | |
|
填充绳 Filler |
外径 Dimension | 1.9mm±0.05mm |
| 材料 Material | PP | |
| 颜色 Color | 红Red、绿Blue、本Natural、本Natural | |
|
中心加强元件 Central Strength Member |
外径 Diameter | 1.5mm |
| 材料 Material | FRP | |
| 外护套 Outer Jacket | 外径 Dimension | 9.1mm±0.3mm |
| 材料 Material | LSZH | |
| 颜色 Color | 黑Black | |
光缆机械和环境性能Mechanical and Environmental Characteristics
| 项目 Items | 单位 Unite | 参数值 Specifications |
| 压扁（长期） Crush（Long Term） | N/10cm | 300 |
| 压扁（短期） Crush（Short Term） | N/10cm | 1000 |
| 最小弯曲半径（动态） Min. Bend Radius（Dynamic） | mm | 20D |
| 最小弯曲半径（静态）Min. Bend Radius（Static） | mm | 10D |
| 安装温度 Installation Temperature | ℃ | -20～+60 |
| 工作温度Operating Temperature | ℃ | -40～+70 |
| 储存温度Storage Temperature | ℃ | -40～+70 |
常与矿用光缆配套使用
