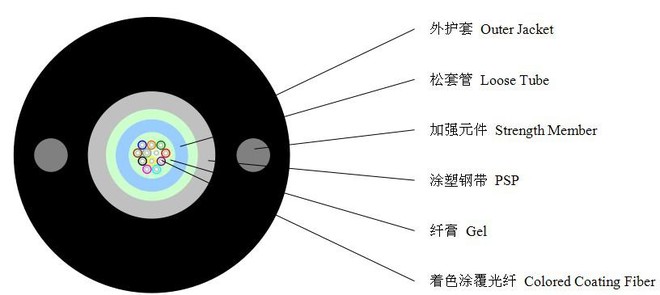

室外光缆GYXTW光缆结构图



产品描述

GYXTW室外光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物。松套管外用一层双面镀铬涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后聚乙烯（PE）护套成缆。

产品特点

• 精确的光纤余长控制，保证了光缆具备优良的机械特性及环境特性
• 松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护
• 双面镀铬涂塑钢带（PSP）提高光缆的抗透潮性能
• 两根平行钢丝保证光缆的抗拉强度
• 聚乙烯（PE）护套具有良好的抗紫外辐射性能
• 良好的抗压性和柔软性
• 外径小、重量轻、结构紧凑严密，弯曲性能优异，容易敷设
• 最大芯数：144芯

应用范围

GYXTW室外光缆适用于长途通信和局间通信

敷设方式

架空、管道

温度范围

储运、运行：-40℃~+70℃；敷设：-15℃~+60℃

弯曲半径

静态：10倍缆径；动态：20倍缆径
