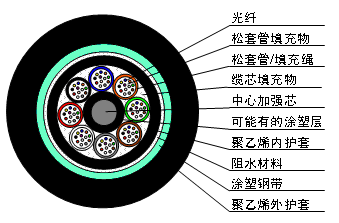

结构示意图

产品描述

GYFTY53光缆的结构是将单模或多模光纤套入由高模量的聚脂材料做成的松套管中，套管内填充防水化合物。缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说，加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤上一层聚乙烯内护套，双面镀铬涂塑钢带（PSP）纵包后挤制聚乙烯外护套成缆。

产品特点

• 精确的光纤余长控制和SZ绞合成缆方式，保证了光缆具备卓越的机械及环境性能
• 松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护
• 双层护套结构，具备良好的抗压性能和柔软性
• 采用下列措施来确保光缆的防水性能：
  • －单根FRP中心加强
  • －松套管内填充特种防水化合物
  • －完全缆芯填充特种油膏
  • －双面镀铬涂塑钢带（PSP）提高光缆的抗透潮能力
  • －良好的阻水材料防止光缆纵向渗水
• 最大芯数：288芯

应用范围

适用于长途通信和局间通信

电力布线中与ADSS光缆、OPGW光缆衔接

敷设方式

架空、直埋、管道

温度范围

储运、运行：-40℃~+70℃；敷设：-15℃~+60℃

弯曲半径

静态：12.5倍缆径；动态：25倍缆径
