上海固俞ADSS光缆ADSS-AT-300M-4B1电力光缆金具ADSS光

2017-03-06 18:22

100米跨距AT护套料110Kv以上(8芯---60芯)

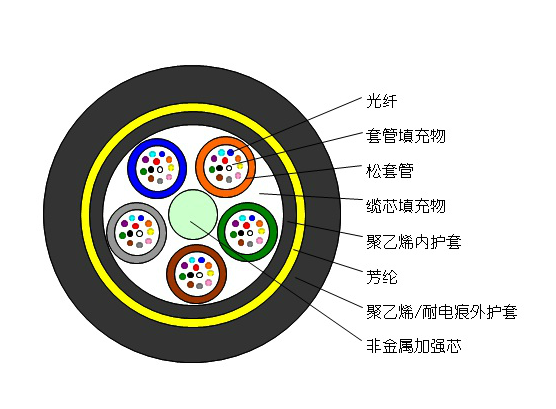

ADSS-AT-100M-24B1      光缆外径φ12.2mmADSS光缆结构图
      ADSS光缆采用松套层绞式结构，将250um光纤套入高模量材料制成的松套管中，松套管内填充特种防水化合物。松套管围绕是金属中心加强
芯绞合成紧凑的缆芯，缆芯的缝隙充以阻水油膏。缆芯外挤制聚乙烯内护套，然后校核起加强作用的芳纶，最后挤制聚乙烯外护套或耐电痕外护套。

产品特点：
1．可不断被电设架
2．采用AT护套，耐电痕性能优越
3．重量轻、缆径小、减少了冰凌、风力影响和对塔架、支撑物的负荷
4．跨距大，最大跨距超过1000米可不断电架设。
5.具有优异的抗拉性能和温度特性
6.预期寿命可达30年
上海ADSS光缆ADSS-AT-300M-4B1电力光缆金具ADSS光缆厂家直销
应用:

上海ADSS光缆ADSS-AT-100M-4B1电力光缆金具ADSS光缆厂家直销

1.现有高压线路的光通信改造。
2.常与OPGW光缆配套使用。
3.有时亦与矿用光缆衔接。

结构参数 中心加强件 FRP 直径      2.1   mm
松套管（填充纤膏） 外径      2.0   mm
内套管 厚度      0.9   mm
机械加强层   芳纶 面积      9.3   mm2
外护套      厚度     1.70   mm

技术参数 光缆外径     12.2     mm
光缆截面积     117      mm2
光纤型号        G.652
光缆重量     132      kg/km
额定抗拉强度(RTS)           15      kn
最大允许使用张力 MAT)      6      kn
年平均运行张力   (EDS)      3.7      kn
杨氏摸量     13.0      kn/mm2
热膨胀系数      5.3      10-6/℃
抗压强度 长期 1100     n/100mm
短期 2200     n/100mm
最小弯曲半径 运行     220      mm
敷设     360      mm
适用温度范围 敷设    -15∽ +60℃
运输和运行-40∽ +70℃
光纤余长          0.5∽0.7%
外护套类型 耐电痕AT护套料
抗电腐蚀措施 光缆外护套采用北欧化工耐电痕护套料6081，具有良好的抗电腐蚀性
注:覆冰5MM
